浮球！平靜的航行被一陣預警聲打斷?！昂ｋ?”的首航航線上出現了成片的浮球，浮球下方是一望無際的海產養殖場。
這讓中國首艘數字孿生智能試驗船“海豚1”首航領隊、哈爾濱工程大學教授張智心里咯噔一下：“海圖上并沒有標注出這里有養殖場，怎么辦？臨時繞路已經來不及，只能穿越這片‘暗礁’林立的迷亂之地。”
“繞開這些定位規律不明、確切坐標未知的浮球，它能做到嗎？”
這一問題在張智腦中一閃而過時，然而，“海豚1”上裝載的激光雷達、固態雷達、全景紅外視覺系統以及它百兆每秒的數據處理速度又讓張智覺著自己想多了。
憑借超高配置和決策能力，“海豚1”僅用了很短時間就解決了首航中遇到的難題，巧渡“險灘”。
在10月12日召開的世界航海裝備大會上，哈爾濱工程大學展廳中展出的“海豚1”受到廣泛關注，當參觀者了解到該船在信息融合、態勢感知、數字孿生等三個方面達到的智能化水平時，忍不住嘖嘖稱贊。
由“海豚1”出征領航，中國智能船舶高質量發展之路邁出了扎實一步。

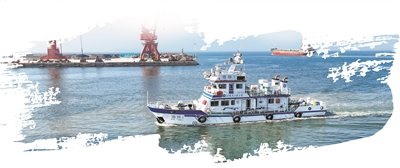

?“海豚1”從山東煙臺蓬萊港首航。郭健楠 攝
讓船舶擁有“料事如神”的超能力
自2006年國際海事組織提出e-Navigation（電子航海）概念以來，歐美日韓等多個國家都開啟了大型計劃以提升船舶智能化水平。
“隨著人工智能、數字孿生等技術的深化應用，船舶智能化已經遠遠超過了最初的‘信息化’定義范疇?！焙邶埥 邦^雁團隊”、哈爾濱工程大學數字與智能技術創新團隊負責人夏桂華教授接受科技日報記者采訪時介紹，團隊研發的數字孿生智能科研試驗船以“海豚”為名，是因?yàn)楹ｋ嗍侵悄艿南笳鳌?/p>
“海豚1”不僅具備在2海里內精確探測水面上0.5米高微小目標的過人之處，更獨特的是態勢智能感知、超前預判等AI技術賦予了它“智慧”。
“在陸地上，智能網聯汽車正在改變交通的安全性、能源的利用效率，正朝著智能駕駛，甚至無人駕駛邁進。在海洋里，智能船舶的變革也在迎頭趕上。”夏桂華說。
“海豚1”開啟了未來智慧船舶打造“智能眼、智能耳、智慧腦”的先河，將在進一步完善后賦能中國船舶制造，為未來智慧船舶的主要系統和關鍵設備全自主技術能力的形成奠定堅實基礎。
“要實現這樣的跨越必須為‘海豚1’裝上真正的‘超級大腦’?！惫枮I工程大學數字與智能技術創新團隊技術負責人朱齊丹教授說。該團隊積累了豐富的智能船舶設計制造建模、計算等研究成果，能通過實尺度船舶動力學建模、航行水動力性能仿真、動力系統仿真、風浪流場仿真等，為智能船舶提供高精準信息?！跋喈?dāng)于可以在接近實船的環境中進行預先演練，賦予‘海豚1’預想、思考、研判的能力?！敝忑R丹告訴記者。
為了做出這樣的模型，團隊收集了幾萬張、涵蓋多種場景的實船圖片，一張張地精確標注、整理分析，最終形成一個數據集，用于人工智能的機器學習；在核心模塊的支持下，“海豚1”能夠以每秒數百兆的速度實時采集、處理外來的多源信息數據……
這些都讓“海豚1”能夠?qū)崟r(shí)自主繞開障礙、規劃最優航線，仿佛一個可以應對未知世界的“神算子”。

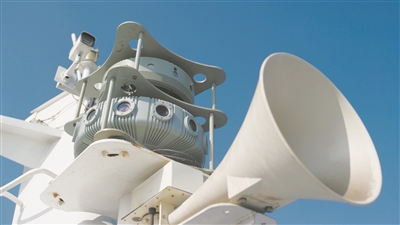

哈爾濱工程大學自主研發的全景視覺感知系統。郭健楠 攝
“海豚1”有個“數字分身”
從外觀看，“海豚1”嬌小而普通。它僅有25米長，排水量也只有100噸。但它與其他船最大的區別是，在虛擬世界中有一個能為它預言的“數字孿生體”。
要知道，虛擬世界最大的優勢是試錯成本低。試想如果有一個虛擬人提前演繹了你生活中的缺憾，你在真實生活里還會讓缺憾發生嗎？
研發團隊就為“海豚1”量身打造了這樣一條虛擬船。它們不僅可以同步航行，還可以預演航行。
“實體船停止了，虛擬船可以繼續航行?！睆堉钦f，這樣就可以為實船預判它接下來航行的策略，預判可能的危險，并試驗遇到這些危險狀況時該怎樣操縱，保證實船運行安全。
“我們希望將‘海豚1’的智慧‘復制’給萬千船舶。但又不能一個一個地教，船舶數字孿生集成軟件平臺及其應用系統的作用就是要像老師一樣‘傳道授業’?！毕墓鹑A告訴記者，虛實交互的平臺為智能船舶測試提供一個比現實環境更多變、更豐富的“演練場”。
未來，“海豚1”所依托的高效測試、驗證、運行、調度、管控平臺，或可應用于自主智能船舶前期研發、中期測試、后期運營等，加快我國自主智能船舶在可達海域的應用和部署步伐。
大海中的環境瞬息萬變，與船舶航行相關的因素何止萬千。如何才能構建一個涵蓋虛擬船、虛擬海洋、虛擬天氣環境等映射現實世界，且具有精準模擬功能的推演平臺呢？
夏桂華給出虛實交互的關鍵秘訣：“在數字孿生系統中，虛與實是動態辯證的關系，簡單概括就是‘從實到虛’‘從虛到實’，最后實現‘以虛控實’?！?/p>
遵循這一原則，團隊依據真實物理空間的船舶和其航行的海洋環境，構造出數字孿生船舶以及數字“賽博”海洋環境，并通過信息和人工智能技術，讓虛實之間實時交互聯通。
在“海豚1”的船艙里、在黃島和哈爾濱的船舶遠程數字支持控制中心，都可以看到實時“海豚1”實時同步的“虛擬船”。它不僅對本體的機械結構、主機系統、感知系統、裝備部件以及管線電路系統等進行了數字再現，還與“海豚1”的感知系統、操控系統完全打通。
“虛擬船中的數字建模，可以對實體船進行遠程支持控制，實現智能船舶的自主航行、自動靠離泊和自動避碰等作業環節?！睆堉钦f，“海豚1”的落地解決了基于數字孿生技術實現船舶遠程數字支持自主航行的關鍵問題，為未來基于遠程支持的智能船舶和海洋工程裝備自主航行和作業提供基礎技術支撐。

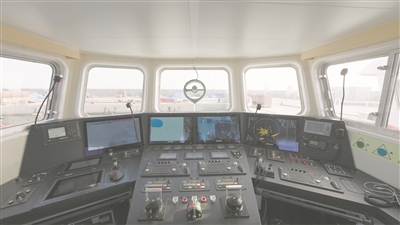

“海豚1”智能駕控系統。郭健楠 攝
兩次原始創新扎牢技術根基
“這并非一個全新的領域?！眻F(tuán)隊系統首席蔡成濤教授說，工業數字化是新型工業化的一部分。世界各國在多年前就紛紛開啟了數字孿生智能船舶的研制。例如，韓國2012年開始建造智能船舶，以促進船舶的信息化、自動化、智能化以及綠色節能發展。
中國的選擇是：謀定而后動。
2015年，哈爾濱工程大學與中船集團702所共同牽頭，與多家船海學科技術優勢科研院所和高校協同攻關，研發全球第一座數值水池虛擬試驗系統V1.0，通過了中國船級社和法國BV船級社的國內、國際雙認證。
這是世界上首次實現的億級網格量的大規模高效并行計算，它能夠?yàn)榇芭c海洋工程設計、試航和運行提供極為精細的水動力性能模擬。
“當時的潮流是數據驅動，就像會下圍棋的阿爾法狗，在一定的算法支持下，通過海量數據集訓練產生固定任務中的‘智能’。”張智說，但夏桂華沒有帶領團隊走這條路。
“數據很重要，但模型才是性能的魂。兩者相互磨合，才能在一定算力的基礎上實現高精度運算?！毕墓鹑A說，要在船舶工業中落地應用的數字化系統必須滿足兩個條件：首先需要建立盡可能精準的模型，其次要通過數據驅動模型迭代升級。
毋庸諱言，信息技術領域有一條不變的鐵律：惟有掌握代碼，才能決定迭代的節奏。
正因如此，當2019年智能船舶與數字孿生技術的研究開始實施時，夏桂華再次選擇了源頭創新。
“我和夏老師曾經是有過爭論的。我覺得開源平臺上的架構、模型是很多人工智能愛好者打磨出來的，已經足夠豐富和扎實了。夏老師卻堅持源頭創新?！睆堉钦f，回過頭看，做這樣的決定是有遠見的，作為工業數字化的基座，底層代碼服務于長遠發展、服務于國家戰略，必須牢固。
源頭創新的決定不僅扎牢了數字孿生技術這棵大樹的根基，也讓技術的應用“枝繁葉茂”。
“在船舶數字孿生技術方面，我們已經是船舶行業公認的‘領頭羊’。”張智說，如果當時抱著交差的思想做事情，團隊得不到歷練，而現在數字孿生系統里的代碼是團隊一個一個敲出來的，團隊對其底層、內核的機理規律理解非常透徹。
研發團隊成員調試“海豚1”數字孿生系統。郭健楠 攝
未來遠程“代駕”將乘風破浪
一陣大風襲來，大浪隨之興起，一浪高過一浪。海平面上的環境剛剛還是晴空萬里、寧靜祥和，馬上變成波濤激蕩、暗流洶涌，船體跟著劇烈搖擺起來。
“在威海到乳山的航段風比較大，‘海豚1’劇烈橫搖，船上的研究人員幾乎都暈船了，躺著不敢動?！睆堉腔貞浧鹗缀降慕?jīng)歷：盡管感到難受，但一點也不必?fù)?dān)心。因?yàn)?，有“海?”的數字分身替船員輔助“代駕”。
目前“海豚1”是“四胞胎”，與它性能最相像的是船艙里的那個數字孿生系統，能直接獲取“海豚1”的所有感知數據，成為船員開船的“最強輔助”。
而在距離海上千里之遙的哈爾濱工程大學61號樓、哈爾濱工程大學青島創新發展基地的智能船舶遠程數字支持中心，由于受衛星數據傳輸和網絡帶寬數據傳輸容量所限，尚只能傳輸少量數據，目前只能做到海況條件好的近岸遠程“代駕”，但在不久的將來，遠程“代駕”能駛出港灣真正做到“乘風破浪”。對此，團隊成員信心滿滿。
“未來，我們在智能船舶態勢智能感知系統的輔助下，即使不在現場也能準確把握周圍環境態勢，輕松駕船?！薄昂ｋ?”團隊成員劉志林教授說。團隊開發了綜合信息融合軟件系統，能把全景視覺、激光雷達、固態雷達等硬件獲得的信息，與電子海圖、北斗導航、實時衛星遙感等獲得的信息融合到一起，進行分析、測算，同步構建數字海洋環境，實現船舶航行態勢智能感知，指導船舶航行的遠程操控。
“海豚1”上的激光雷達帶有“嫦娥”月球探測器的基因。中國科學院上海技術物理研究所研發的激光雷達已成功應用在嫦娥3號、4號、5號月球探測器上。此次，他們?yōu)椤昂ｋ?”特制了一款激光雷達。中國科學院上海技術物理研究所主任黃庚華解釋道：“比起探測距離100米左右的航天激光雷達，船舶的激光雷達探測要求為4公里，這相當于要將探測指標提高40倍?！?/p>
而在“海豚1”首航當天遇到的養殖場“迷陣”，是靠另一種叫做“固態雷達”的設備定位標記、順利闖關的。北京海蘭信數據科技股份有限公司為“海豚1”研制固態雷達。該公司總師李常偉介紹，固態雷達對于雜波特性的抑制能力很高，能夠?qū)B(yǎng)殖區一串一串的浮球清晰標記出來。
“海豚1”的視覺系統也分為紅外和可見光兩套。兩套360度全景視覺系統均由12路拼接高分辨率攝像頭組成，可以通過嵌入式系統將采集到的船舶航行視覺信息快速存儲，并快速計算合成一幅渾然一體的360度全景圖，回傳給遠程測控中心和船載航行感知系統。
高精度的傳感設備、實時的信息傳輸、先進的算法模型，將共同為未來的船舶描繪出顛覆性變革，遠程“代駕”或許只是其中的一個典型應用。
從鄭和七下西洋到哥倫布環球旅行，人類征服大海的步伐從未止步?！榜S海之術”走入AI時代，人類有望在降低出海風險、減少能源消耗的同時獲得最大的運營效率。不止如此，在自學習、自適應、自進化等算法的加持下，船舶自身各系統還能像智能手機一樣不斷迭代和優化，隨時復現船舶系統任意時刻的狀態，推演或仿真未來時刻的“假設”場景，產生預判的應對策略。
開拓船舶智能制造藍海
世界貿易運輸，90%靠海運。
船舶的設計制造創新性強、科技含量高，是船舶工業高質量發展引擎。
7月，我國自主研發設計建造、擁有自主知識產權的純電池動力集裝箱船N997輪首航。
9月，采用集成操作系統、覆蓋5G信號的我國首艘大型郵輪完成試航。
當前，綠色、智能已成為船舶設計制造業轉型升級的主旋律。
“船舶不同于汽車等陸地運輸工具，其生產制造具有多品種、小批量、結構系統復雜的特點，因而標準化、模塊化程度不高。數字化的系統可以彌補這一劣勢。”蔡成濤說，利用數字孿生技術，可以形成一些通用的軟件模塊，如感知、決策、控制、環境等，大大促進智能船舶的模塊化“柔性定制”組裝，加速推動船舶智能技術的快速發展。
AI時代的船舶設計制造行業如何實現轉型升級？新型船舶如何高效地完成安全性、穩定性等各類性能驗證？
“‘海豚1’就是要為中國船舶智能技術的發展建起一座流動的海上實驗室，以加速我國船舶智能技術的迭代進程?！毕墓鹑A說，“海豚1”上可以搭載各種智能系統，通過數據積累、模型分析，為未來智能船舶的設計提供高效優化的方案。
“‘海豚1’船艙各處都配備了接通實驗設備的接口，設有制作實驗工具的必要器具?！眲⒅玖纸榻B，這艘船是一個開放的系統，采用模塊化設計，所有內部系統都留有接口，以滿足船舶與海洋技術裝備的實驗需求。
在這個“流動實驗室”的支撐下，團隊順利完成了智能船舶自主航行、遠程遙控、多尺度多模態智能船舶感知等一系列智能船舶關鍵技術的示范驗證，未來還將為船舶工業軟件的自主研發提供實船試驗驗證條件。
哈爾濱工程大學正在聯合行業優勢單位，共同成立智能航行設備的行業聯盟。未來聯盟內的成員單位都可以利用“海豚1”進行實驗，積極推動智能船舶產業發展。
“數字化是智能化的基礎，工業軟件是實現數字化的手段，船舶數字與智能控制是未來船舶發展的主要方向?！毕墓鹑A表示，包括綠色化、智能化等多個關鍵核心技術的船舶設計升級，不僅可以開拓我國船舶制造業發展的新藍海，還能在國際船舶制造市場上展現綠色智能高端船型“中國創造”的風采。
